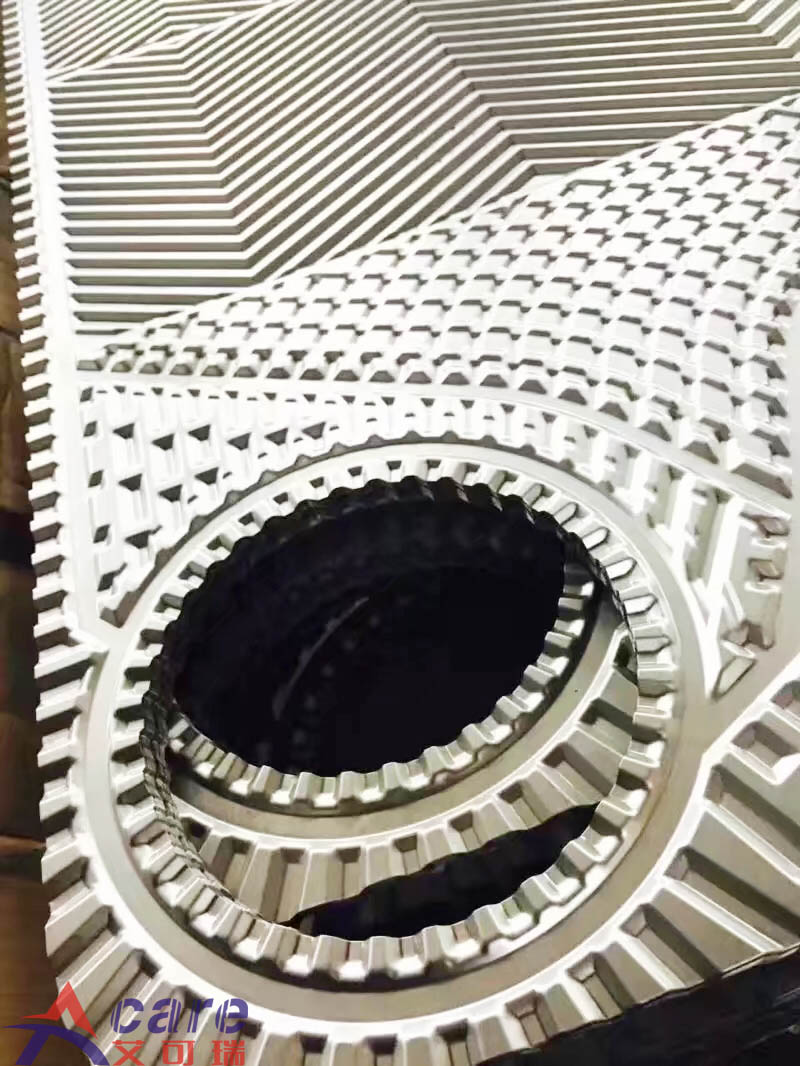

板式冷却器板片材质选择的正确与否，直接关系到设备的使用寿命和工况的直接运行情况。所以，我们在进行选型设计的时候，需要充分了解板式冷却器板片的各种材料组成，以便应对不同客户的工况，选择正确的板片材质。

        1、304、316L型不锈钢 这是一种兼顾了价格与耐腐蚀性的奥氏体不锈钢，其耐腐蚀性好，特别适合一般的硫酸、磷酸等酸类和卤化物。由于cr、ni、mo含量较高，故具有良好的耐应力腐蚀、点蚀和缝隙腐蚀性能。

        2、254SMO高级不锈钢 通过提高mo含量对316型进行改良的超低碳高级不锈钢，具有优良的耐氯化物点蚀和缝隙腐蚀性能，适用于不能用316型的含盐水、无机酸等介质。

        3、钛。非合金化钛，重量轻，密度4.51，能自然生成钝化保护膜，且如果一旦被破坏，具有“自愈性”，故耐腐蚀性比不锈钢好，是适合含氯介质的典型材料。在不超过120℃的海水和其他氯化物溶液中，实际上不受腐蚀。一般可用于135℃以下的海水和165℃以下的各种浓度的盐水。 钛在沸点以下的有机酸和稀碱液中，耐腐蚀性也良好。 钛在H2SO4、HCL、HF和王水等中的耐腐蚀性较差。在高温的某些浓氯化物溶液中，也可能引起缝隙腐蚀或应力腐蚀。此时，应选用钛-钯合金。

        4、钛-钯合金。就是添加了钯的非合金化钛，因而明显改善了钛在酸类介质中的耐腐蚀性。例如，对浓度达70%的硝酸、含氧化性离子的盐酸以及电镀液等均有良好的耐腐蚀性。此外，尚可用于浓度≤10%、温度≤70℃的稀硫酸。

        5、镍200/镍201。这是含镍99%以上的纯镍板。主要用于高浓度、高温的苛性碱溶液。但是，对微咸水等氯化物引起的缝隙腐蚀很敏感。

        6、哈氏合金C-276。具有良好的耐腐蚀性：几乎不受CL的影响，对各种浓度的硫酸耐腐蚀性极好，是可用于热浓硫酸的少数几种材料之一；广泛用于有机酸、高温HF酸和一定浓度的盐酸；氯化物、氟化物和有机溶剂。

        7、Monel 400 Ni-cu镍基合金。在浓度80%以下、温度不高于50℃-100℃非充气的硫酸，浓度50%以下、温度100℃以下的HF酸，醋酸和苛性碱等介质中，耐腐蚀性良好。特别适用于酸性的氯化物溶液和某些工况下的微咸水和盐水；具有良好的耐高温性能。但是，不适用于浓硫酸、盐酸和硝酸，而且对汞的侵蚀很敏感。

        以上内容均出自于泰州艾可瑞流体设备有限公司，如有转载请注明出处：http://www.tzacare.com。
