蒸汽板式换热器的工作原理可以概括为通过板状结构实现蒸汽与冷却介质之间的热量传递。具体工作过程如下：

1. 蒸汽流动与分布：

   · 蒸汽进入蒸汽板式换热器的一侧，即蒸汽侧进口，随后进入由多层平行摞放的金属板组成的蒸汽通道。

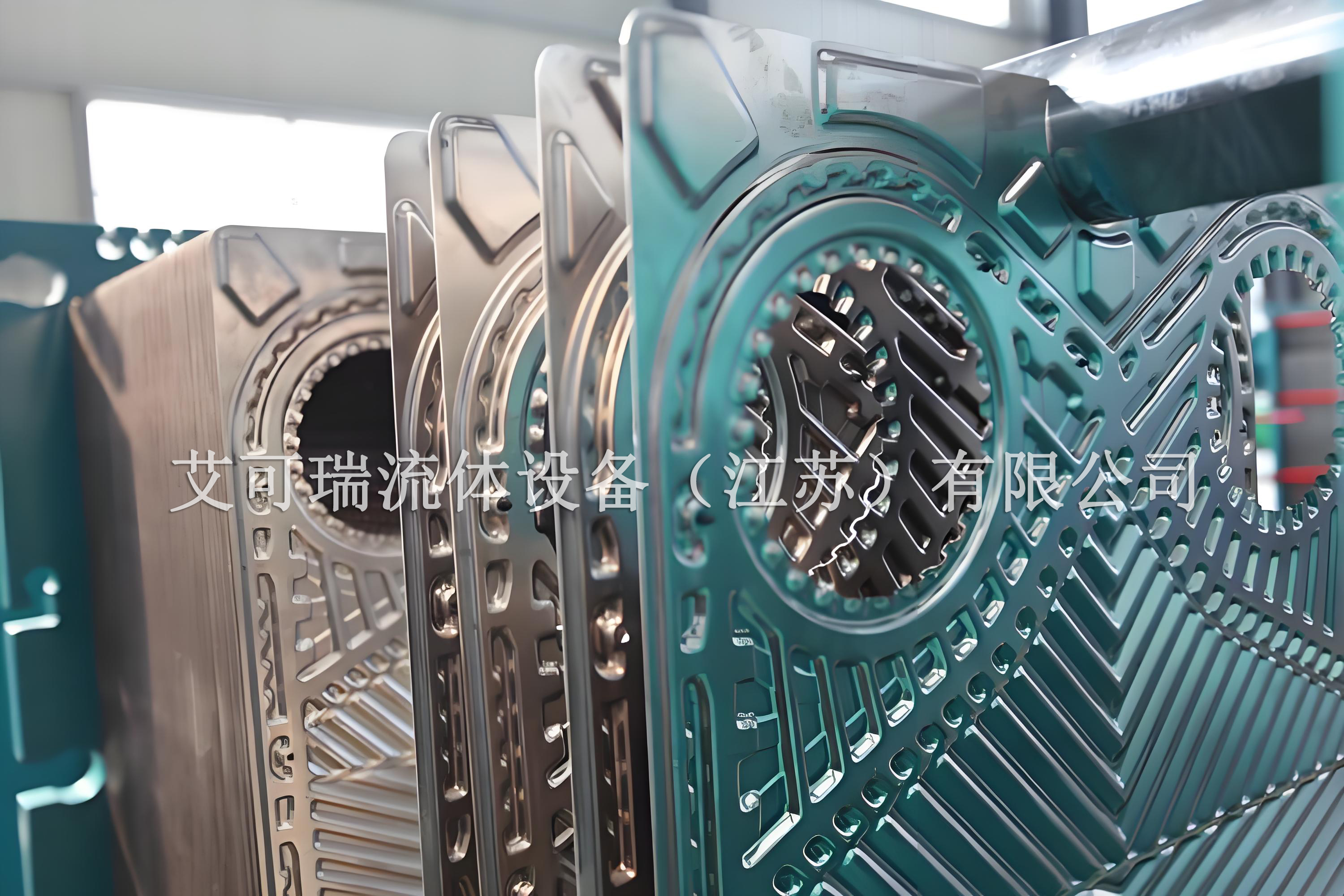

   · 这些金属板通常是波纹形状，以增大表面积，从而提高热交换效率。蒸汽在板与板之间流动，形成热传导路径。




2. 冷却介质流动与热交换：

   · 同时，冷却介质进入换热器的另一侧，即冷却侧进口，进入冷却通道。

   · 冷却介质在冷却通道中流动，并与板之间的蒸汽进行热交换。在这个过程中，蒸汽释放热量，而冷却介质吸收热量并被加热。




3. 热量传递与介质状态变化：

   · 通过板片的热传导作用，蒸汽的热量传递给冷却介质，导致蒸汽逐渐冷凝成水。

   · 经过热交换后，冷却介质变热并流向冷却侧出口，而蒸汽则冷凝成水并流向蒸汽侧出口。




4. 结构与效率优化：

   · 蒸汽板式换热器的设计和性能取决于多个因素，包括板间距、板波纹形状、流体速度、流道形状等。

   · 通过调整这些参数，可以优化换热器的效率和热交换能力，以达到更高效的热量传递效果。





此外，蒸汽板式换热器还具有以下特点：

· 结构紧凑：由于其由多层平行摞放的金属板组成，结构紧凑，占地面积小。

· 传热效率高：波纹形状的板片增大了散热面积，提高了传热效率。

· 操作灵活性大：可以根据实际需要调整参数，以满足不同的热交换需求。

· 应用范围广：广泛应用于各种需要热交换的场合，如工业生产、能源利用等领域。

综上所述，蒸汽板式换热器通过其独特的结构和工作原理，实现了蒸汽与冷却介质之间的高效热量传递，为各种工业生产和能源利用过程提供了重要的热交换设备。
